液压传动与控制实验教学培训系统
栏目分类：产品总目录 发布日期：2020-05-09 浏览次数：次
液压传动与控制实验教学培训系统,液压实验箱子集元件元件、液压泵站、调速电机及电气控制部分为一体箱，咨询热线13122891392
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【液压传动与控制实验教学培训系统,液压实验箱】的实训室建设方案，对【液压传动与控制实验教学培训系统,液压实验箱】施行三包售后服务，如果您对我们的【液压传动与控制实验教学培训系统,液压实验箱】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

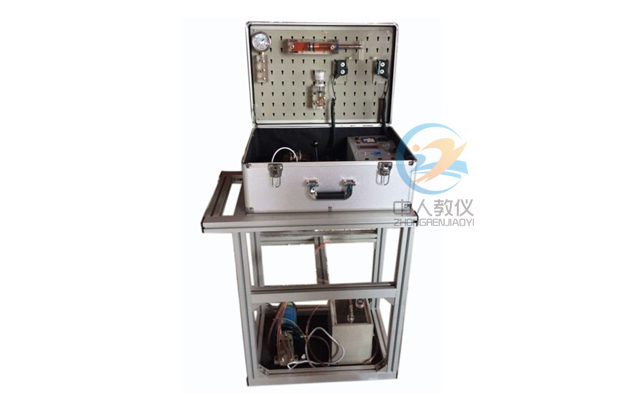

ZRYY-01传动实验箱
一、产品概述
液压传动实训可进行液压传动演示、液压传动基本回路（压力、流量 、方向控制回路）。液压实训装置适合职业院校相关专业液压传动、液压与气压传动等课程的实训教学。
二、系统特点
1、液压元件以透明有机玻璃外壳为主，工作介质为白色液压油，系统工作时可清晰观察到液压元件阀芯的工作过程，直观性强。2、液压元件管路以透明软管连接，结构紧凑、连接可靠、不漏油。
3、箱子集元件元件、液压泵站、调速电机及电气控制部分为一体箱，教师可方便的将设备带入课堂进行现场演示教学和实物讲解
三、技术性能
1、输入电源：单相三线220V，50Hz2、装置容量：<0.3KVA
3、定量齿轮泵：额定压力1.6MPa,额定流量：4L/min
4、直流调速电机：额定电压：AC220V，额定功率：180W，额定转速：1400r/min
5、外开尺寸：550mm*370mm*230mm
四、实训项目
1、用O型换向阀的换向回路。2、进油节流调速回路。
3、回油节流调速回路。
4、行程开关换向回路。
5、用减压阀的减压回路。
6、压力调定回路。
7、手动换向阀的换向回路
8、定量泵调速回路
五、配置清单
便携式液压传动基础实训箱 配置清单| 序号 | 名 称 | 规 格 型 号 | 数量 |
| 1. | 实训箱 | 550mm*370mm*220mm。 | 1套 |
| 2. | 实训对象-主框架 | 采用：40×40工业铝合金型材，实训平台采用：A3冷轧钢板，表面密纹喷塑处理。 | 1台 |
| 3. | 油箱 | 1件 | |
| 4. | 电气控制面板 | 电源部分、继电器 | 1 |
| 5. | 液压油 | 红色 | 10斤 |
| 6. | 直流调速电机 | 功率：180W工作电压：220V | 1只 |
| 7. | 齿轮油泵 | 额定排量≥6ml/rev 额定压力≥1.6MPa | 1只 |
| 8. | 调速器 | 90-1400r/min | 1个 |
| 9. | 双作用单出杆油缸 | 透明液压元件 | 1个 |
| 10. | 三位五通手动换阀 | 透明液压元件 | 1个 |
| 11. | 三位四通电磁换向阀（O） | 透明液压元件 | 1个 |
| 12. | 直动式溢流阀 | 透明液压元件 | 1个 |
| 13. | 先导式减压阀 | 透明液压元件 | 1个 |
| 14. | 节流阀 | 透明液压元件 | 1个 |
| 15. | 压力表座 | 透明液压元件 | 1个 |
| 16. | 耐震压力表 | 硅油耐震 | 1个 |
| 17. | 闭锁式液压接头连接线 | 1套 | |
| 18. | 电磁阀通用连接线 | 1根 | |
| 19. | 实验指导书 | 电子版 | 1份 |
| 20. | 电源线 | 1条 | |
| 21. | 行程开关 | 2个 |
